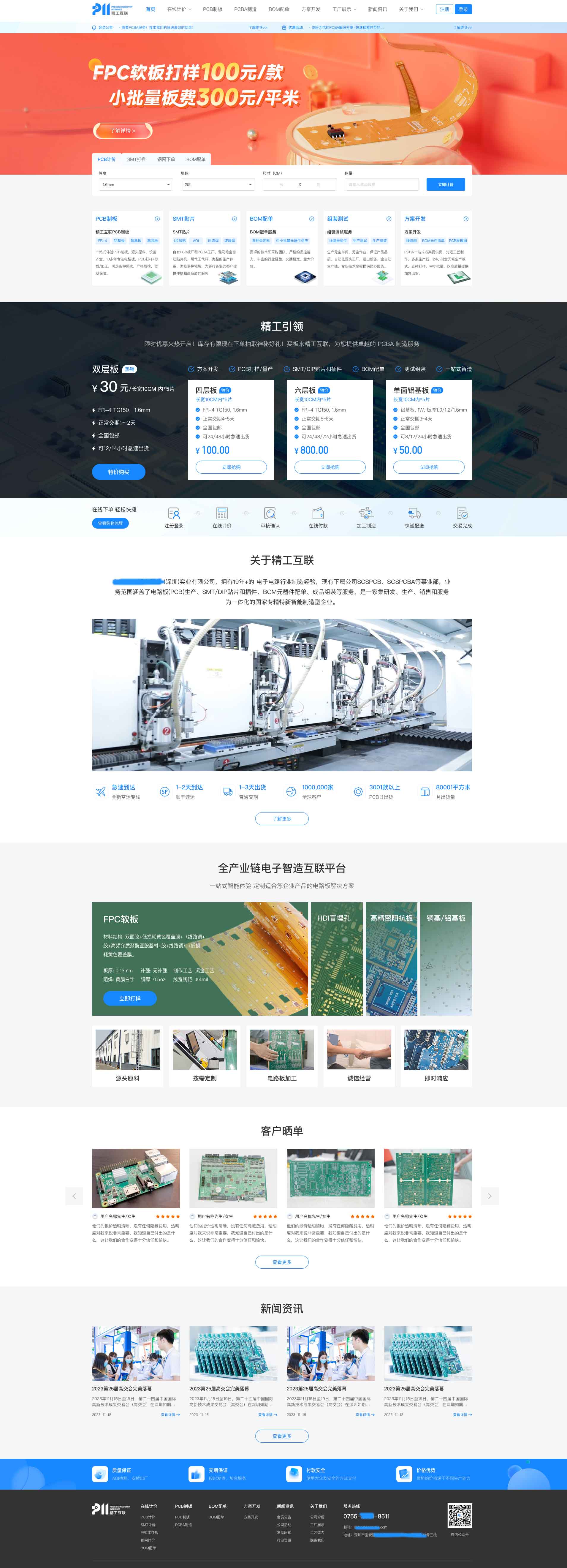

精工互联打造一体化PCB+PCBA下单系统

精工互联PCB+PCBA下单平台是一家具有行业变革意义的“电子产业一站式”基础设施服务提供商。公司聚焦产品研发及硬件创新场景，为行业企业、科研机构 → PCB智造 → 钢网/治具 → PCBA服务”为一体的电子全产业链一站式服务。

其加工规则和注意事项如下：

1. 拼板要求：

• 不接受弧形和圆形板子的拼版，统一采用同一方向顺拼版，不处理倒扣旋转或加邮票孔拼版，此类外形需客户提供已拼好的文件及拼版图。

• 0.6MM板厚的拼版尺寸不能超过100mm * 100mm。

2. 拼板注意事项：

• 工艺边宽度常规≥5MM，最窄工艺边只接受3MM，MARK点及定位孔通常按1.0MM及2.0MM的大小来定义。如外形要求嘉立创帮拼板加工艺边，MARK点及定位孔默认加工艺边上，不提供在板内加MARK。

• 因结构不同，外形定义会出现异形，针对这些不规则外形必须加邮票孔连接成拼板。

3. 质量检测：包括外观检测和数量检测，主要检测板子是否有明显的缺陷，比如划伤、字符模糊等，还需要检测需要V割的板子是否有V割过。

4. 开料裁剪的工作板尺寸为40cm * 50cm，通常允许客户的PCB设计尺寸在38cm * 38cm以内，具体以文件审核为准。

5. 成品外层铜厚1oz ~ 2oz（35um~70um）默认常规电路板外层铜箔线路厚度为1oz，最多可做2oz（需下单备注说明）。成品内层铜厚0.5oz（17um）默认常规电路板内层铜箔线路厚度为0.5oz。

6. 孔径公差（机器钻）+0.13mm/-0.08mm，例如设计为0.6mm的孔，实物板的成品孔径在0.52–0.73mm是合格允许的。线隙3.5mil多层板3.5mil 单双面板5 mil 最小过孔内径及外径内径（hole）最小0.2mm，外径（diameter）最小0.4mm多层板最小内径0.2mm，最小外径为0.4mm，双面板最小内径0.3mm，最小外径0.5mm。
