pcb阻抗板是什么？阻抗控制与阻抗匹配是怎么回事？

PCB阻抗板是什么？PCB阻抗该如何计算？阻抗控制与阻抗匹配又是怎么回事？很多小白还对这些概念不了解，下面我们就对这些问题逐一解答。

一、PCB阻抗板的定义
阻抗板一般也叫阻抗条，一种好的叠层结构就能够起到对PCB特性阻抗的控制，其走线可形成易控制和可预测的传输线结构叫做阻抗板。

二、PCB的阻抗特性
据信号的传输理论，信号是时间、距离变量的函数，因此信号在连线上的每一部分都有可能变化。因此确定连线的交流阻抗，即电压的变化和电流的变化之比为传输线的特性阻抗：传输线的特性阻抗只与信号连线本身的特性相关。

在实际电路中，导线本身电阻值小于系统的分布阻抗，尤其是高频电路中，特性阻抗主要取决于连线的单位分布电容和单位分布电感带来的分布阻抗。理想传输线的特性阻抗只取决于连线的单位分布电容和单位分布电感。

三、PCB的阻抗如何计算？
据信号的传输理论，信号是时间、距离变量的函数，因此信号在连线上的每一部分都有可能变化。因此确定连线的交流阻抗，即电压的变化和电流的变化之比为传输线的特性阻抗：传输线的特性阻抗只与信号连线本身的特性相关。

在实际电路中，导线本身电阻值小于系统的分布阻抗，尤其是高频电路中，特性阻抗主要取决于连线的单位分布电容和单位分布电感带来的分布阻抗。理想传输线的特性阻抗只取决于连线的单位分布电容和单位分布电感。

四、PCB的阻抗控制
信号的上升沿时间和信号传输到接收端所需时间的比例关系，决定了信号连线是否被看作是传输线。具体的比例关系由下面的公式可以说明：如果PCB板上导线连线长度大于l/b就可以将信号之间的连接导线看作是传输线。
由信号等效阻抗计算公式可知，传输线的阻抗可以用下面的公式表示：在高频（几十兆赫到几百兆赫）情况下满足wL>>R（当然在信号频率大于109Hz的范围内，则考虑到信号的集肤效应，需要仔细地研究这种关系）。那么对于确定的传输线而言，其特性阻抗为一个常数。
信号的反射现象就是因为信号的驱动端和传输线的特性阻抗以及接收端的阻抗不一致所造成的。对于CMOS电路而言，信号的驱动端的输出阻抗比较小，为几十欧。而接收端的输入阻抗就比较大。

五、PCB的阻抗匹配
在线路板中，若有信号传送时，希望由电源的发出端起，在能量损失最小的情形下，能顺利的传送到接受端，而且接受端将其完全吸收而不作任何反射。要达到这种传输，线路中的阻抗必须和发出端内部的阻抗相等才行称为“阻抗匹配”。
在设计高速PCB电路时，阻抗匹配是设计的要素之一。而阻抗值与走线方式有绝对的关系。例如，是走在表面层还是内层、与参考的电源层或地层的距离、走线宽度、PCB材质等均会影响走线的特性阻抗值。
也就是说，要在布线后才能确定阻抗值，一般仿真软件会因线路模型或所使用的数学算法的限制而无法考虑到一些阻抗不连续的布线情况，这时候在原理图上只能预留一些端接，如串联电阻等，来缓和走线阻抗不连续的效应。
但是真正根本解决问题的方法还是布线时尽量注意避免阻抗不连续的发生。

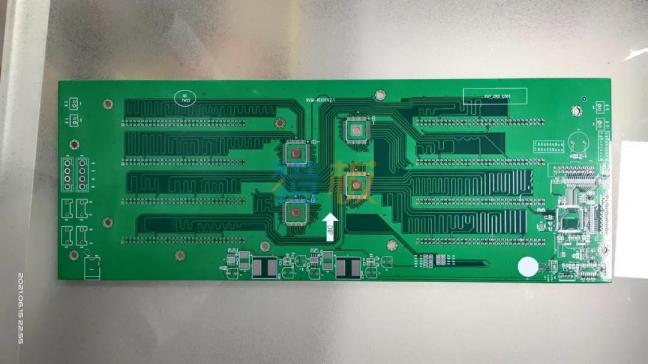

以上就是关于PCB阻抗板的要素说明，猎板在阻抗控制领域具有丰富的生产经验，支持阻抗控制、多级阻抗、阻抗匹配，以下为猎板阻抗板展示。
