电路板焊接注意事项和双面电路板特性

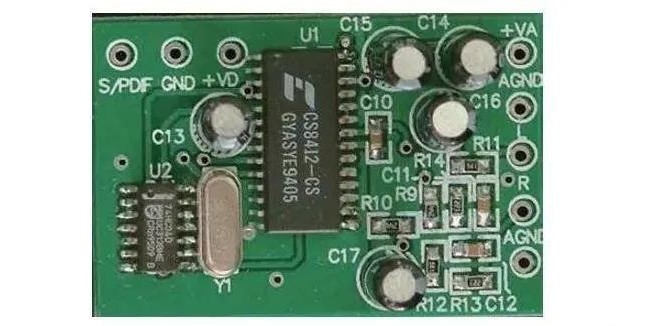

电路板焊接注意事项

1、EDA365电子论坛提醒大家拿到PCB裸板后首先应进行外观检查，看是否存在短路、断路等问题，然后熟悉开发板原理图，将原理图与PCB丝印层进行对照，避免原理图与PCB不符。
2、PCB焊接所需物料准备齐全后，应将元器件分类，可按照尺寸大小将所有元器件分为几类，便于后续焊接。需要打印一份齐全的物料明细表。在焊接过程中，没焊接完一项，则用笔将相应选项划掉，这样便于后续焊接操作。

焊接之前应采取戴静电环等防静电措施，避免静电对元器件造成伤害。焊接所需设备准备齐全后，应保证烙铁头的干净整洁。初次焊接推荐选用平角的焊烙铁，在进行诸如0603式封装元器件焊接时烙铁能更好的接触焊盘，便于焊接。当然，对于高手来说，这个并不是问题。
3、挑选元器件进行焊接时，应按照元器件由低到高、由小到大的顺序进行焊接。以免焊接好的较大元器件给较小元器件的焊接带来不便。优先焊接集成电路芯片。
4、进行集成电路芯片的焊接之前需保证芯片放置方向的正确无误。对于芯片丝印层，一般长方形焊盘表示开始的引脚。焊接时应先固定芯片一个引脚，对元器件的位置进行微调后固定芯片对角引脚，使元器件被准确连接位置上后进行焊接。
5、贴片陶瓷电容、稳压电路中稳压二极管无正负极之分，发光二极管、钽电容与电解电容则需区分正负极。对于电容及二极管元器件，一般有显著标识的一端应为负。在贴片式LED的封装中，沿着灯的方向为正-负方向。对于丝印标识为二极管电路图封装元器件中，有竖线一端应放置二极管负极端。
6、对晶振而言，无源晶振一般只有两个引脚，且无正负之分。有源晶振一般有四个引脚，需注意每个引脚定义，避免焊接错误。
7、对于插件式元器件的焊接，如电源模块相关元器件，可将器件引脚修改后再进行焊接。将元器件放置固定完毕后，一般在背面通过烙铁将焊锡融化后由焊盘融入正面。焊锡不必放太多，但首先应使元器件稳固。
8、焊接过程中应及时记录发现的PCB设计问题，比如安装干涉、焊盘大小设计不正确、元器件封装错误等等，以备后续改进。
9、焊接完毕后应使用放大镜查看焊点，检查是否有虚焊及短路等情况。
10、电路板焊接工作完成后，应使用酒精等清洗剂对电路板表面进行清洗，防止电路板表面附着的铁屑使电路短路，同时也可使电路板更为清洁美观。

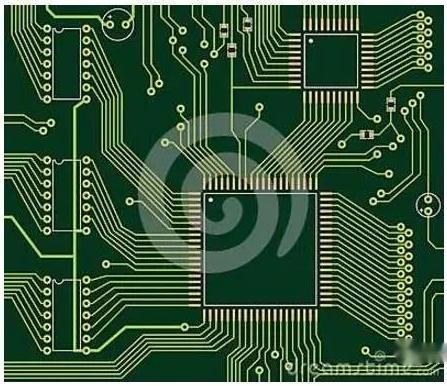

双面电路板特性

单面电路板和双面电路板中的区别就是铜的层数不同。EDA365电子论坛科普：双面电路板是电路板两面都有铜，可以通过过孔导通起到连接作用。而单面只有一层铜，只能做简单的线路，所做的孔也只能用来插件不能导通。
双面电路板的技术要求是布线密度变大，孔径更小，金属化孔孔径也越来越小。层与层间互连所依赖的金属化孔，质量直接关系印制板可靠性。
随着孔径的缩小，原对较大孔径没影响的杂物，如磨刷碎屑、火山灰，一旦残留在小孔里面，将使化学沉铜、电镀铜失去作用，出现孔无铜，成为孔金属化的致命杀手。
