【Pcb电源层布线设计】Pcb电源层布线设计中的十大技巧

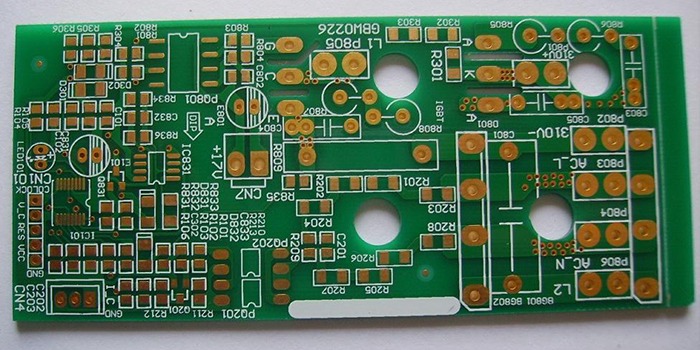

　　高速电源PCB板在设计中最主要就是要尽可能的减小由于线路阻抗引起的压降和高频电磁场转换而引入的各种噪声。通常用两种方法来解决上述问题（一是：电源总线技术(POWER BUS)，二是：采用一个单独的电源层进行供电）。

PCB电源层布线设计中的十大技巧：

　　1、交流输入与直流输出要有较明确的布局区分，最佳办法是能够互相隔离。

　　2、输入端与输出端(包括DC/DC变换初级与次级)布线距离最少要在5毫米以上。

　　3、控制电路与主功率电路要有较明确的布局区分。

　　4、尽量避免大电流高电压布线与测量线、控制线的并行布线。

　　5、在空白的板面尽量敷铜。

　　6、在大电流高电压的布线连接中，尽量避免用导线在空间中长距离连接，它导致的干扰是很难处理的。

　　7、如果成本允许的情况下，可采用多层板布线，有专门的辅助电源层与地层，将大大降低EMC的影响。

　　8、工作地是最容易受干扰的，因此尽量采取大面积敷铜的布线办法。

　　9、屏蔽地的布线不能构成明显的环路，这样的话会形成天线效应，容易引入干扰。

　　10、大功率的器件最好能比较规整地布局，便于散热器的安装及散热风道的设计。
