如何快速找到PCB中的GND？

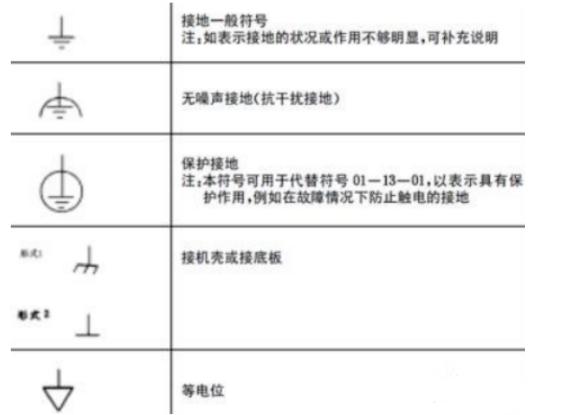

在维修电路板时，有时候需要测量板子上某一点的电位，来判断到底是哪里出了问题。而参考点的选取一般都是选择电源的负极，也就是GND地线。

下面将总结几种方法给大在维修电路板时，有时候需要测量板子上某一点的电位，来判断到底是哪里出了问题。而参考点的选取一般都是选择电源的负极，也就是GND地线。家参考

一、通过电解电容来查找GND

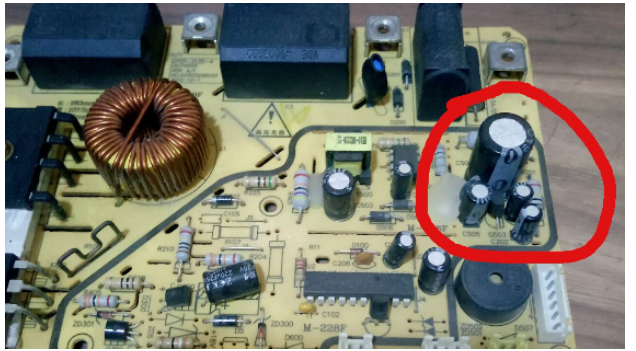

上图中是一个电磁炉主板，我们要找地线，首先要找到板子最大的那个电解电容。
一般情况下比较大的电解电容都是作为电源滤波的一种元件，它的负极就是GND了。
上图中你看到的最大的电解电容就是一个电源滤波电容，它是从整流桥整流输出约300伏的脉动直流电，再经过此电容滤波才能输出比较平滑的直流电。它的负极就是直流电源的负极，也就是我们要找的GND地线。

二、通过查看大片铜箔来确认GND

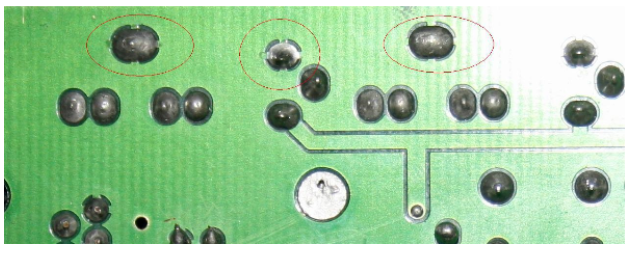

上图中是一个两层板，图中标有红圈的那几个点就是地线，可以看出它和大片的铜箔相连。这是由于地线有屏蔽作用，可以有效减小地线环路带来的干扰，所以线路板中的地线铜箔一般都是成片出现的。

三、通过查看连接插件上的标识来确认GND

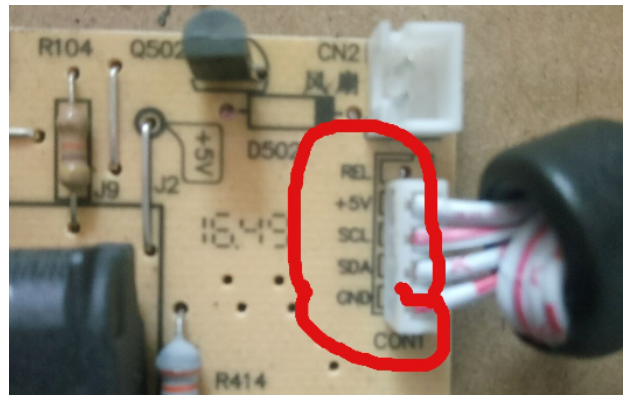

如上图，一般在板子的接插件处都有各种信号的标识，我们可以通过查看这个标识来确认地线，比如上图红线圈内的GND就是地线了。

四、通过集成芯片来查找

在线路板中通常有着各种各样的集成电路，这些集成电路如果要正常工作都需要有供电电源，可以通过查看芯片的引脚来确认GND。

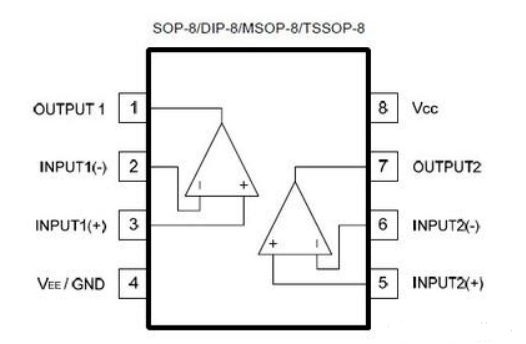

如上图，这是一个8脚的LM358比较器，通过查找它的资料可以看出它每个脚的功能 ，只要知道第四脚为GND就可以在板子上找到地线了。
