【压敏电阻】压敏电阻一般并联在电路中使用技巧(收藏)

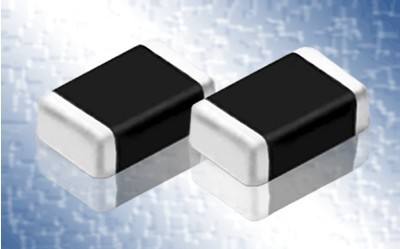

  压敏电阻(MOV)是以氧化锌(ZnO) 为主要成分的非线性电阻元件,该元件浪涌电流耐量及非线性系数非常大,在阀值电压以下时,电阻非常高,几乎没有电流流过,如果超过该阀值电压,电阻急剧降低,可以泄放大电流,由于这种特性,作为电子、电气设备的保护元件,对异常电压的吸收,雷击浪涌的吸收等发挥着很大的作用。


压敏电阻的参数

  1压敏电压UN(U1mA):通常以在压敏电阻上通过1mA直流电流时的电压来表示其是否导通的标志电压,这个电压就称为压敏电压UN。压敏电压也常用符号U1mA表示。压敏电压的误差范围一般是±10%。在试验和实际使用中,通常把压敏电压从正常值下降10%作为压敏电阻失效的判据

  2最大持续工作电压UC:指压敏电阻能长期承受的最大交流电压(有效值)Uac或最大直流电压Udc。一般Uac≈0.64U1mA,Udc≈0.83U1mA

  3最大箝位电压(限制电压)VC:最大箝位电压值是指给压敏电阻施加规定的8/20μs波冲击电流IX(A)时压敏电阻上呈现的电压。

  4漏电流Il:给压敏电阻施加最大直流电压Udc时流过的电流。测量漏电流时,通常给压敏电阻加上Udc=0.83U1mA的电压(有时也用0.75U1mA)。一般要求静态漏电流Il≤20μA(也有要求≤10μA的)。在实际使用中,更关心的不是静态漏电流值本身的大小,而是它的稳定性,即在冲击试验后或在高温条件下的变化率。在冲击试验后或在高温条件下其变化率不超过一倍,即认为是稳定的

  5冲击电流及重复冲击次数

  由于压敏电阻(MOV)具有较大的寄生电容,用在交流电源系统,会产生可观的泄漏电流,性能较差的压敏电阻使用一段时间后,因泄漏电流变大可能会发热自爆。为解决这一问题在压敏电阻之间串入气体放电管。如上图 中,将压敏电阻与气体放电管串联,由于气体放电管寄生电容很小,可使串联支路的总电容减至几个pF。在这个支路中,气体放电管将起一个开关作用,没有暂态电压时,它能将压敏电阻与系统隔开,使压敏电阻几乎无泄漏电流。但这又带来了缺点就是反应时间为各器件的反应时间之和。例如压敏电阻的反应时间为25ns,气体放电管的反应时间为100ns,则 R2、G、R3 的反应时间为150ns,为改善反应时间加入R1 压敏电阻,这样可使反应时间为25ns。


  防浪涌或防瞬变干扰常用的器件有气体放电管、金属氧化物压敏电阻、硅瞬变电压吸收二极管和固体放电管几种,以及它们的组合。在交流电源防雷电干扰电路及其装置一般是气体放电管和压敏电阻的组合。
